Vanne à manchon

Le principe très simple consiste en un manchon élastique qui est comprimé par un fluide sous pression (le plus souvant de l’air comprimé, éventuellement, de l’eau sous pression) et qui bloque ainsi l’écoulement du produit véhiculé à l’intérieur du manchon.
Lorsque la pression entre le corps de la vanne et l’extérieur du manchon est libérée, le manchon revient à sa position initiale offrant ainsi un passage intégral, sans étranglement et sans perte de charge.

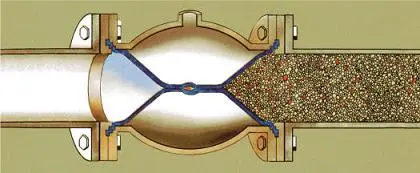

Grâce à une armature en tissus, le manchon s’écrase à la fermeture suivant une direction préférentielle.
Une parfaite étanchéité est obtenue, les grains ou les matières en suspension dans le fluide se trouvent enrobés dans le manchon sans en gêner la fermeture.
Ces vannes sont totalement automatiques et présentent de multiples avantages :
Faible poids.
Grande robustesse et résistance aux produits chimiques.
Sécurité d’utilisation.
Encombrement réduit et simplicité de montage.
Econome à l’achat et à l’entretien.
Efficacité dans toutes les situations : le fluide véhiculé peut être des liquides, des gaz, des poussières, des matériaux semi-solides, des produits explosibles, etc…

Details
Taille: | DN 40 à 200 |
Pression de service max. : | 4 à 6 bars |
Corps de soupape : | Fonte GG20 ou aluminium |
Brides de serrage : |
|
Manche: | en fonction du support |
Dimension de connexion : |
|
Pièces jointes: | Unités de contrôle et de surveillance |
Dimensions of the PREMAFLEX pinch valve series PQVF
DN | L | D | DI |
---|---|---|---|
40 | 156 | 150 | 40 |
50 | 167 | 165 | 45 |
65 | 184 | 185 | 60 |
80 | 226 | 200 | 75 |
100 | 282 | 220 | 95 |
125 | 350 | 250 | 120 |
150 | 420 | 285 | 145 |
200 | 559 | 340 | 195 |
